Structure
Système de stockage composé de :
- Poteaux avec supports (pieds plastique, platines metallique)
- Tablette tôlée (2 versions disponibles)
- Tablette grillagée (variante optionnelle)
- Croisillonnement

Poteaux
Légers et robustes grâce à leur section réduite et optimisée par notre R&D, ils autorisent des hauteurs importantes jusqu’à 7.5 m et des charges jusqu’à 3000 kg/travée. 2 épaisseurs (1 ou 1.2 mm) de poteaux permettant une configuration plus économique (jusque 2.25m de hauteur) d’une part et une ersion plus massive d’autre part.
Profil de section 43 x 39 mm.
Epaisseur de 10/10e (Hauteur max. 2.25 m) ou 12/10e pour les projets de plus grande hauteur.
Hauteur de 1 m à 7.5 m.
Perforation latérale au pas de 25 mm pour l’accrochage des traverses.
Perforation frontale au pas de 50 mm pour l’accrochage des accessoires.
Charge maximale par travée jusqu’à 3000 kg (selon dimensions/configurations et conditions d’utilisation).

Finition
Poteaux :
- Finition galvanisée en standard.
- Finition peinte sur consultation.
Platines :
- Finition galvanisée pour permettre un montage conforme.
Tablettes, traverses, renforts et accessoires :
- Tablette tôlée galvanisée en standard (en option et uniquement pour le plateau de tablette, une finition peinte est possible),
- Tablette grillagée peinte RAL 7040 en standard.
Croisillon :
- Finition galvanisée

Supports
Pied plastique dédié à la section du poteau.
Platine métal galvanisée de 100 x 57 x 3 mm, à visser à la base du poteau, permettant une meilleure répartition de la charge et/ou la fixation du poteau au sol.
Pieds plastique : Recommandés pour protéger et stabiliser le rayonnage, en cas de légères irrégularités du sol.
Platine métallique : Assure une meilleure répartition des charges au sol et permet l’ancrage du rayonnage au sol.
Platine de calage : Pour compenser les inégalités du sol

Tablettes
Disponibles en 2 versions :
- Tôlée, pour le stockage de pièces ou d’objets en vrac, de petites boîtes... avec une surface facile à nettoyer. Une conception ingénieuse et innovante via une architecture complexe, clinchage des parois, profilage, faible épaisseur de tôle... permettent à la tablette de supporter une charge importante malgré son poids plume !

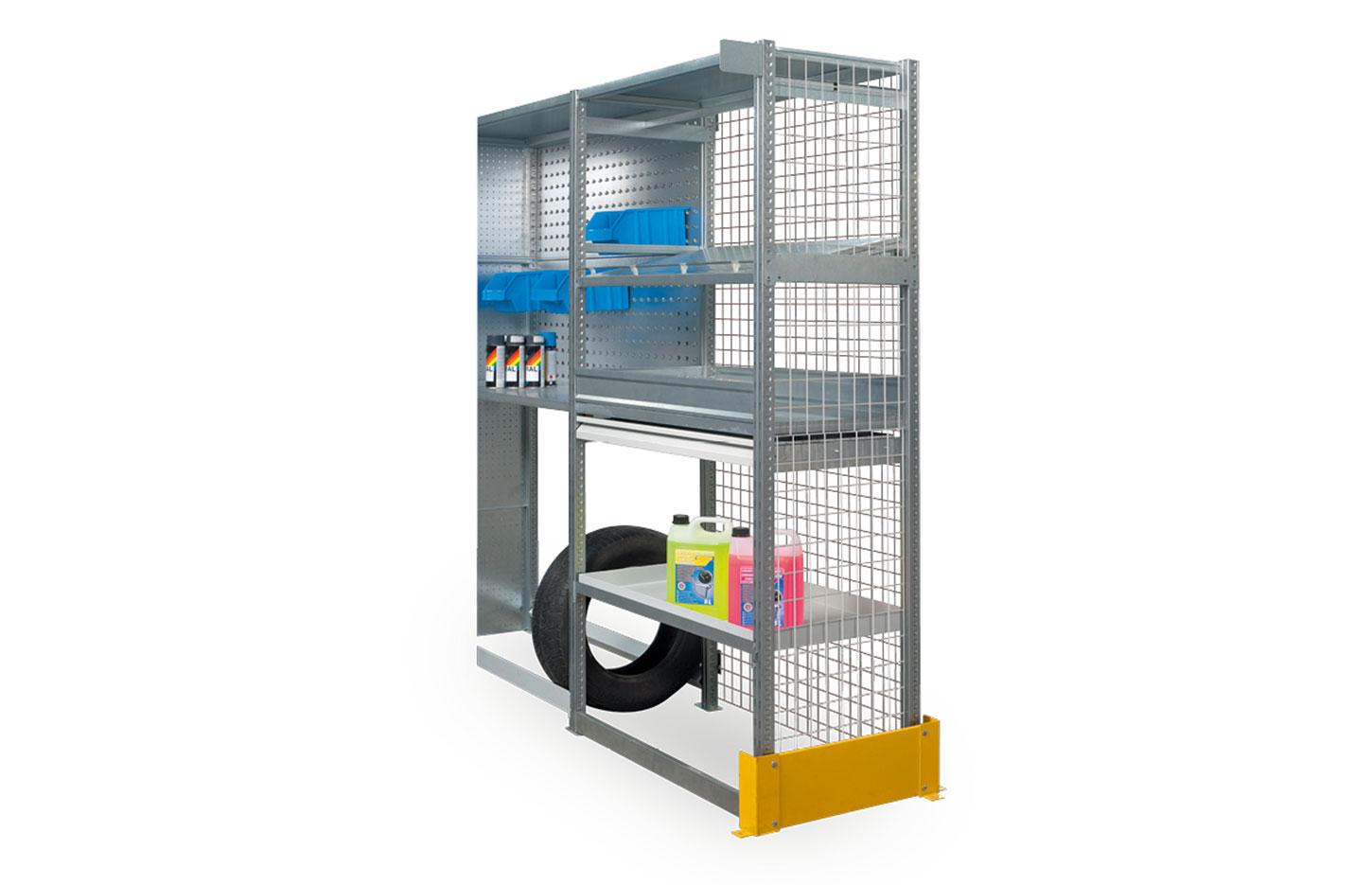

- Grillagée, pour s’adapter aux systèmes anti-incendie dans les entrepôts notamment pour répondre à la directive APSAD R1.
Constituées de 3 éléments indissociables :
- 2 traverses se fixant sur les poteaux
- 1 plateau se posant sur les traverses
- Renforts de tablette optionnels (inclus dans certaines configurations)
Les traverses s’enclenchent dans les perforations latérales du poteau, au pas de 25 mm sur la hauteur.
Le plateau de tablette s’emboîte sur les 2 traverses du même niveau.
Les tablettes existent en 2 types : horizontale ou inclinée.
Les tablettes tôlées existent dans deux gammes de charges : légère ou mi-lourde.
Une évolution de charges est possible uniquement en seconde monte et sur le rayonnage Adaptiv, grâce à l’ajout de renforts optionnels.
Un précieux avantage pour faire évoluer l’usage du rayonnage dans le temps et à moindre coût.

Systèmes de stabilisation
Composants indispensables pour permettre la stabilité des installations de rayonnages. En option, ils pourront être remplacés par des faces de rigidifications qui permettent une utilisation en double face.

Traverses de tablette
Traverse profilée de hauteur 32 mm.
Deux épaisseurs : 1.2 ou 1.5 mm selon modèle pour s’adapter aux capacités de charge définies selon le besoin du projet.
2 griffes à chaque extrémité pour l’accrochage au poteau.
1 ou 2 encoches pour placement des renforts optionnels de tablettes
Les traverses pour tablette inclinée sont disponibles sur une profondeur de 400 à 800 mm et conçues pour offrir une pente d’environ 12°.

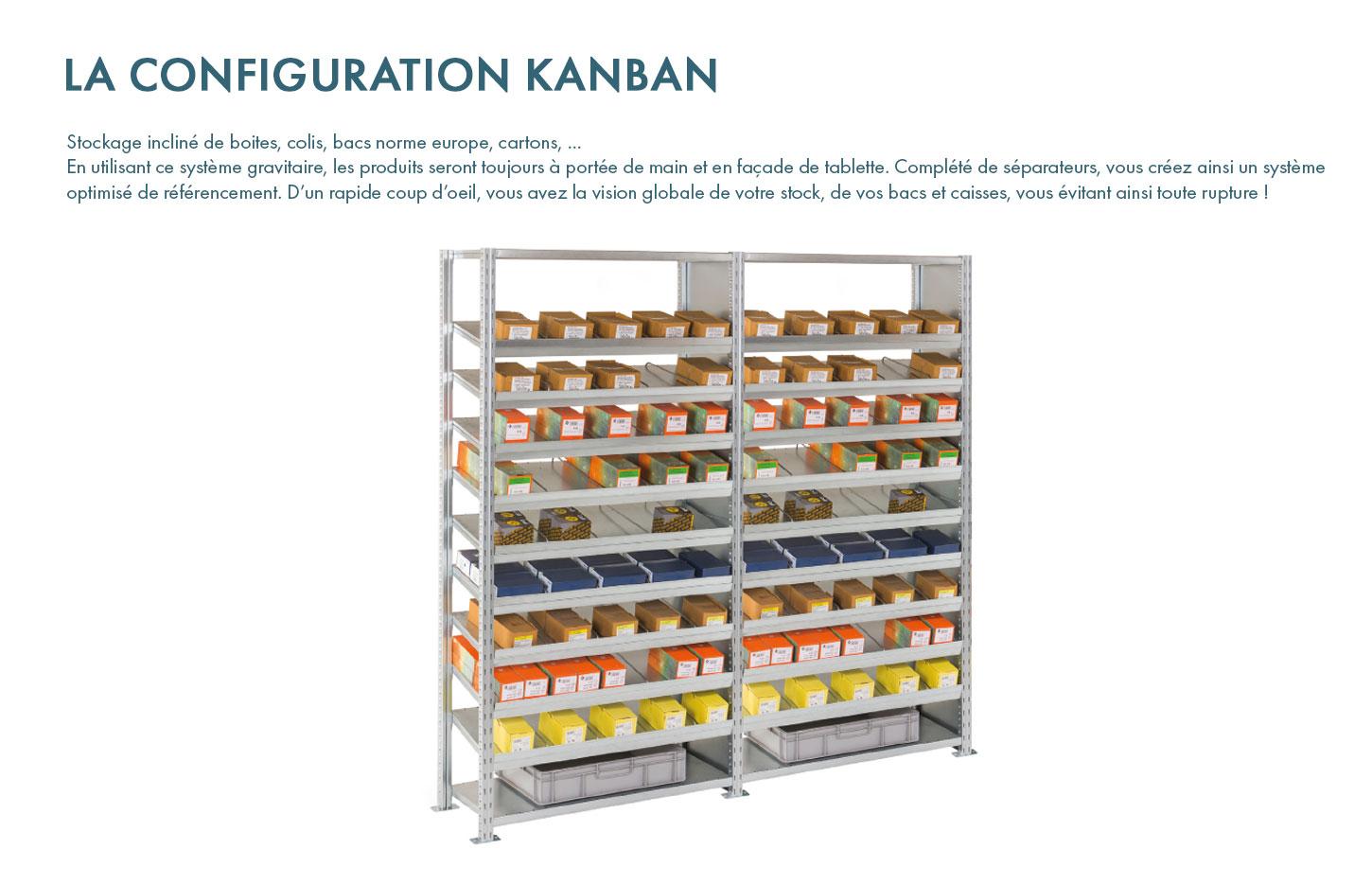

Traverses de tablette inclinée
L’inclinaison de la tablette permet un stockage par gravité afin de toujours garder un produit en façade. Les tablettes inclinées sont livrées avec une butée tôlée pour maintenir les articles sur le plateau.
Charge maximale de maintien : 100 kg.
Inclinaison environ 12°
